製品の概要

イーパーツ 部品コンテンツ

イーパーツCADシンボルデータとは

イーパーツ 部品コンテンツとは

電気制御部品の型式、定格、部品名、メーカー名といった属性を13万点収録しています。
部品マスターの構築に最適です。特に、アルファテック社製、電気CAD「ACAD-DENKI 」の
部品マスター構築を強力にサポートします。

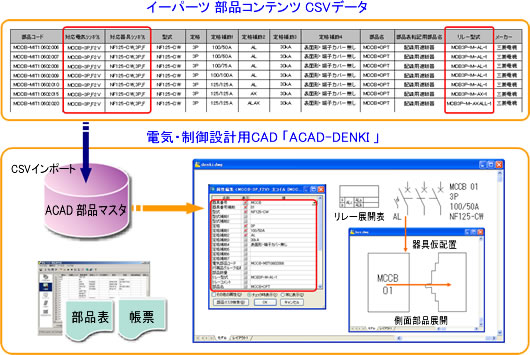

イーパーツ 部品コンテンツ概要
イーパーツCADシンボルを使ってみませんか?(無料)

製品概要

部品マスタCSV

部品マスターCSV

・13万点のイーパーツ部品マスターCSVを取り込み、ACAD-DENKI部品マスタの構築を容易に
  します。
・ ACAD-DENKI 部品マスタを使ったシンボル入力・属性編集は、部品マスターより、属性を一括
  転記できるので、ミスも軽減され、作業効率が向上します。

型式、定格等の属性データ:約13万点を収録しています。

▶ 部品マスター 一覧表 (pdf)

リレー展開表

リレー展開表

・イーパーツ部品コンテンツには、リレー型式と端子番号構成表(リレー展開表)が引き当て
 られているので、ACAD-DENKIのリレー処理により、端子番号の自動割付けができ、作業
 効率が向上します。

電気シンボル・外形シンボル

電気シンボル・外形シンボル

・電気シンボルに対応した、外形シンボルの自動配置ができます。
  (ACAD-DENKI 「器具仮配置 」コマンドより)
・外形シンボルは、正面部品図から、側面部品図へ自動展開でき、作業効率が向上します。
  (ACAD-DENKI 「側面部品展開 」コマンドより)

電気シンボル:JIS C 0617準拠、JSIA 118準拠、JIS B 6015準拠
            1,365個      1,592個      219個

外形シンボル:正面図、側面図、内部図 約47,000個

イーパーツ IO図テンプレート

イーパーツ IO図テンプレート

・三菱電機・オムロン・キーエンスPLCに合ったIO図テンプレートを収録しています。
IOモジュールにアドレス、コメントを一括して入力することができます。
