回路図の配線情報と機器配置図より、配線ルート、電線長を自動算出! 工数を劇的に削減!それを可能にするのが、 図研アルファテック社製 盤配線測長システム Wiring PLAN です。
盤を2次元展開し、測長するシステムです。

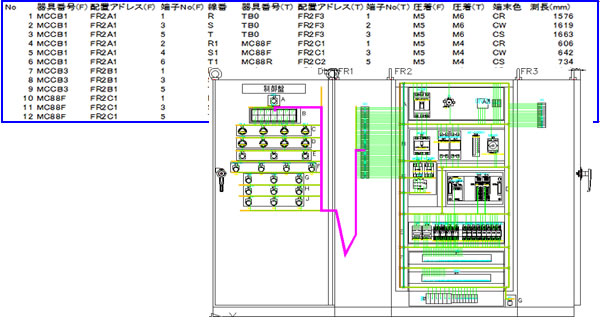

回路図のFromTo配線情報と機器配置図より、自動配線処理を行い、パソコン上で「配線ルート」や「電線長」の算出を行います。また製造前に加工済みの電線を準備する事が可能となります。
現状
設計の段階で、電線情報まで気にしていられない。
盤配線測長システム Wiring PLAN 導入効果
◎ 製造工程の把握が容易になった。 配線の本数が予め分かりますので、どれくらい製造時間を見たら良いか、後どれくらい残っている のか、把握する事が容易になります。

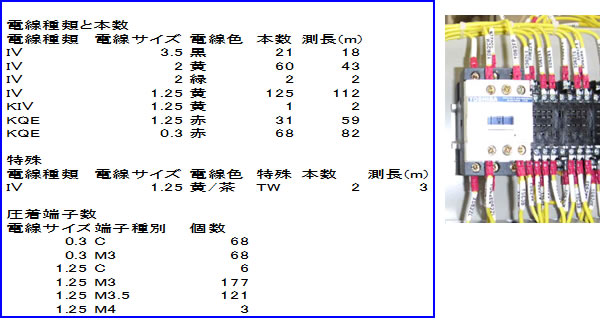

◎ 原価計算がより正確になった。 電線本数、圧着端子の個数がわかり、原価計算、製造時間など正確なコストが出せます。
▶ 盤配線測長システム Wiring PLAN 資料請求はこちらから!
配線ルートは、製造現場に任せている。
◎ 製造品質が高くなった。 生産設計レベルで、問題点を無くしますので、設計時のケアレスミス(線番ミス、回路図と外形図の 不一致)、製造時のミス(図面の読み間違い等)人為的なミスを極力減らすことができ、製造品質を 高めることができます。
◎ 製造工程の把握が容易になった。 あと配線がどれくらい残っているのか、どれくらい製造時間がかかるのか、把握や引き継ぎが容易 になります。
◎ 製造時間が短縮できた。 FromTo配線リストをもとに繋ぐだけの作業なので、製造時間が短縮できます。
▶ 盤配線測長システム Wiring PLANI 資料請求はこちらから!
電線加工に工数がかかる。
◎ 個人差が無くなった。 FromTo情報を元にした作業で、作業者による品質のバラつきが無くなります。
◎ 廃棄する部材が少なくなった。 入線作業前に電線の両端圧着加工を済ませておけるので、部品に合わせて電線を見込みカット する必要がありません。
