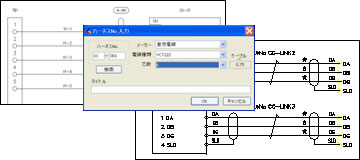

ハーネス設計に必要な、部品ユニット、コネクタ作図、ハーネス番号入力、コネクタ間配線、コネクタ矢視図、コネクタシンボル照合など、ハーネス回路図作成の機能を豊富に準備しています。

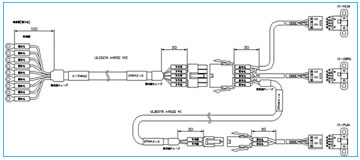

ハーネス設計CAD「ACAD-HARNESS」は、実物に近い表現で製造部門の方に分かりやすいハーネス製作図を自動生成します。ケーブル単位で、一つの図面です。変更内容はハーネス回路図へも反映されるので、ミスの削減になります。

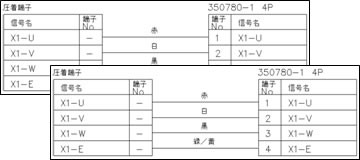

ハーネス設計CAD「ACAD-HARNESS」は、自由なフォーマットでコネクタ接続表を自動生成し、図面化とCSVファイルの両方が可能です。また、矢視図などの表現も可能です。

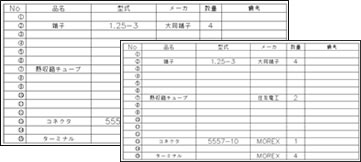

ハーネス設計CAD「ACAD-HARNESS」は、部材表を自動生成します。バルーン番号もハーネス製作図、部材表に自動転記され、図面が作成された時点でCSVファイルも自動生成しますので、資材部門への連携も容易にできます。変更内容は、リアルタイムで部材表にも反映されます。
